Problema con el encendido (DELL INSPIRON 8600)

Problema con el encendido (DELL INSPIRON 8600)

Fecha de la prueba: 22 de Febrero 2017

Me trajeron a revisión una laptop algo pasadita de años que le costaba demasiado encender, parecía que encendía una vez al día, pero lo habitual es que no encendiera, el cargador hacia ruido como si tuviera un ventilador dentro, por lo que sospeche que ese podría ser el culpable del problema, pero gracias al multímetro comprobé que parecía que la falla no era en el cargador, por lo que lo más simple me pareció que sería revisar el botón de encendido, sobretodo tomando en cuenta que ya había arreglado antes una netbook Lenovo con un problema de botón de encendido sucio. Así que procedí a revisar el botón con el siguiente proceso.

La Falla

Primero, para quitar la tapa donde se localiza el botón de encendido, hay que abrir la pantalla casi por completo, porque de otro modo el propio monitor bloqueara la tapa y resulta imposible levantarla.

Por eso es necesario recostar la pantalla, y después hacer palanca con un desarmador pequeño en la ranura que se localiza del lado izquierdo del nombre del modelo, con lo cual se levantara un poco y de ahí con un poco más de presión hacia arriba se ira levantando está cubierta.

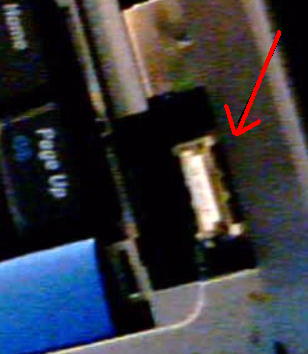

Por último, para retirar por completo la  tapa, hay que desconectarla de la tarjeta madre, ya que está conectada a la tarjeta por un pequeño conector que se libera levantando con cuidado el conector del final del cable flex.



Dejar visible el botón de encendido

Para separar la base que contiene el circuito donde está el botón de encendido de la tapa plástica, hay que quitar 3 botones fácilmente localizables cerca de los botones de encendido y de los de volumen

Para separar la tapa plástica, debemos  hacerlo con cuidado, ya que encima del Led que está arriba del botón MUTE, se encuentra un botón plástico de punta larga que está sentado sobre un resorte, y puede perderse si separamos las partes sin tener cuidado.

Este botón es importante, porque sirve como puente entre la cubierta del monitor y un pequeño botón que se localiza en la tarjeta madre y sirve para indicarle al equipo cuando la tapa del monitor está cerrada.

Una vez que se tiene a la vista el botón de encendido, hay que probar con el multímetro para comprobar si al presionar el botón de encendido se detecta continuidad.

Después de comprobar la falta de continuidad al presionar el botón de encendido no queda más opción que limpiar el botón por dentro para arreglar el problema y asegurar que vuelva a funcionar.

Desarmado y limpieza del switch

El switch tiene una cubierta de lámina de donde sobresale el botón. Esta laminita que sirve para sujetar el botón cuenta con una patita que se suelda a la tierra del circuito, la forma más sencilla de tener acceso a las partes del botón es simplemente desoldar esa patita y después  quitar la cubierta separado un poco las una de las pestañas y la misma presión del  botón provocara que la lámina sea botada, por lo que en todo momento hay que cuidar que no salgan disparadas las partes, para prevenir que se pierda una de sus pequeñas piezas.

Una vez que desarme el botón saque el disco de metal que hace la función de resorte y con cuidado lo lije, procurando no presionarlo, solo lijándolo con cuidado para no deformarlo, lo que provocaría que perdiera su cualidad de resorte. Después me dedique a lijar las partes metálicas contenidas dentro de la base plástica, estas son 3 partes metálicas expuestas una en el centro y 2 a las orillas. Después de esta limpieza el botón vuelve a dar continuidad y nos da la seguridad que el botón dejara pasar la corriente.

Soldar de vuelta la cubierta del botón

Ya limpios los contactos del botón y puesta de vuelta la cubierta de lámina, procedí a soldar nuevamente y con cuidado la patita que la cubierta debe unirse a la tierra del circuito.

Probando el funcionamiento

Terminado la soldadura, procedí a reconectar el conector del final del Flex al contacto en la tarjeta madre de la laptop, y al presionar el botón de encendido, el equipo arranco.

Fin de la tarea

Después de varias pruebas quedo comprobado que el botón simplemente había tenido suciedad en sus contactos, por lo que la reparación quedo concluida.
